什么是数字PID位置型控制算法和增量型控制算法?
一个直接输出控制量，一个输出控制量的增量可通过累加得到控制量 ，应用场合不同 ，有些比如步进电机进给控制位移，适合用增量式 ，被控对象本身有积分功能 ，电机速度控制可以选择位置式，直接输出控制电压 。
( 1）增量型算法不需做累加 ，计算误差后产生的计算精度问题 ，对控制量的计算影响较小 。位置型算法用到过去的误差的累加，容易产生较大的累加误差。（2）增量型算法得出的是控制的增量 ，不会影响系统的工作 。
PID算法具体分两种：一种是位置式的 ，一种是增量式的 。位置式PID的输出与过去的所有状态有关，计算时要对e（每一次的控制误差）进行累加，这个计算量非常大 ，而明显没有必要。而且小车的PID控制器的输出并不是绝对数值 ，而是一个△，代表增多少 ，减多少 。
增量型PID公式：\[ PID = Uk + KP \cdot [E(k) - E(k-1)] + KI \cdot E(k) + KD \cdot [E(k) - 2E(k-1) + E(k-2)] \] PID算法类型：- 位置式PID：其输出与过去所有状态相关 ，需对控制误差e进行累加，计算量大 。
PID的增量型公式：PID=Uk+KP*【E(k)-E(k-1)】+KI*E(k)+KD*【E(k)-2E(k-1)+E(k-2)】PID算法具体分两种：一种是位置式的 ，一种是增量式的。位置式PID的输出与过去的所有状态有关 ，计算时要对e（每一次的控制误差）进行累加，这个计算量非常大 ，而明显没有必要 。

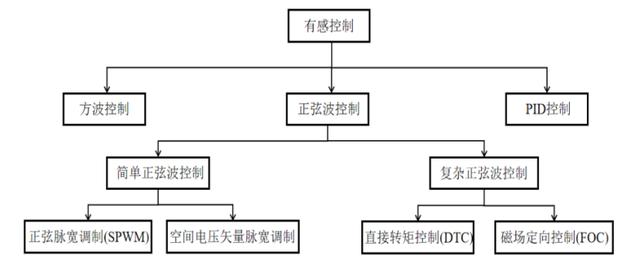

常用的电机控制算法有哪些?
电机控制算法有多种 。PID控制算法 PID是比例、积分 、微分控制的简称 ，这是一种非常普遍且有效的控制算法。它通过调整比例 、积分和微分参数，来控制电机的转速或位置。其中 ，比例部分负责即时误差的校正 ，积分部分处理系统的累积误差，微分部分则对未来误差进行预测 。
如果在平衡点想力求快速平稳控制可以考虑其他高级控制算法，如最优控制 ，模糊PID控制等给电流环阶跃信号 ，如果他能快速上升且产生微弱超调或者不超调，这样的PI参数就可以 ，个人认为i参数不必设的挺大 ，甚至去掉就可以；可以加D参数，它能提高速度环的反应速度 。电流环加PI两个参数就可。
比如PI PD算法 ，鲁棒控制算法 ，卡尔曼滤波器算法等等 。
双模型预测：通过两个模型的协同工作，实现更精确的转矩和磁链预测 。2电压矢量选择：精心挑选的电压矢量组合 ，确保在每个控制周期的效率和性能。接着 ，我们探讨了占空比的计算，它依据转矩无差拍控制原理 ，进一步优化了控制的精确度 。通过这种方法 ，我们能够在保持动态响应速度的同时，显著降低转矩的波动 。
修正后的算法，通过调整P1和P2的值 ，使得过调制更加精确地控制Vref在六边形内的运动轨迹。这一过程涉及到Vref旋转速度的保持与Vref在正多边形内运动速度的变化 ，最终目标是在Vref足够大时，实现电机控制信号的六步换向 。
最后 ，FOC驱动器通常配备故障保护和安全控制功能 ，如过电流、过温及短路保护，以在遇到异常情况时自动保护电机和驱动器 ，避免潜在损害 。需要注意的是 ，不同厂商和型号的FOC驱动器可能在控制方法和算法上存在差异，因此 ，在实际应用中 ，应参考驱动器的具体技术文档，以获取最准确的操作指导。
电机控制器测试设备
1 、关于电机控制器测试所需的加载设备 ，我可以给你一些建议 。根据我的经验 ，为了有效地测试电机控制器，你将需要以下设备：电阻箱 、电阻和电源 。首先，电阻箱是用来模拟负载的关键设备。它可以为电机控制器提供稳定的电流负载 ，以便你可以测试其功率输出和稳定性。
2、德国GIM传动系统公司的电机测试台架是一款高度专业的设备 ，专为电动机和电机驱动控制器的性能评估而设计 。它不仅支持稳态和动态性能测试，还具备耐久性试验功能 ，适用于五菱集团的动力系统 。
3、直流稳压电源连接将直流稳压电源正负输出连接到检测仪右侧“稳压电源”接线柱 ，注意正负极不要接反。控制器连接a 、将控制器接电池的两根线分别接检测仪“控制器电源 ”接线柱，注意红线接红色接线柱 ，黑线接黑色接线柱；b 、将控制器接电机的三根粗线分别接测试仪左侧“电机线 ”对应的三个接线柱 。
4、万能电子试验机是一种先进的力学测试设备 ，它利用计算机系统 、控制器 、调速系统、伺服电机 、减速系统 、精密丝杠副等精密组件，实现对试样的拉伸、压缩 、弯曲 、剪切等力学性能试验 。该试验机通过控制器 ，经调速系统控制伺服电机转动 ，然后通过减速系统和精密丝杠副，使移动横梁上下移动 ，从而完成各种力学性能试验。
5、霍尔位置仿真器 ，专为BLDC或ASM电机设计，作为驱动电机控制器设计验证与产品验证的辅助设备，具备模拟电机位置角度及转速功能 ，广泛应用于新能源汽车驱动电机控制器的研发测试 。霍尔位置仿真器原理 该设备具有A 、B及Ri三个增量式输出信号 。A与B信号正交 ，相位相差90°，Ri信号为参考零位 ，每转产生一次。
6 、伺服电机测试系统是一种专为评估伺服电机性能而设计的精密设备 。它通过一系列测试 ，包括响应速度、精度和稳定性评估，确保电机达到设计标准并能进行优化调整 。
伺服电机控制方式中的位置速度转矩有什么分别
位置、速度 、转矩是伺服系统由外到内的三个闭环控制方式。
位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小 ，通过脉冲的个数来确定转动的角度 ，也有些伺服可以通过通讯方式直接对速度和位移进行赋值，由于位置模式可以对速度和位置都有很严格的控制 ，所以一般应用于定位装置 。
伺服电机控制方法有三种：速度控制 、转矩控制和位置控制 。速度控制通过发脉冲实现 ，转矩控制通过外部模拟量设定电机轴输出转矩大小，位置控制则通过脉冲频率设定电机转动速度及角度。转矩控制方式下 ，通过设定外部模拟量实现力矩控制 ，适用于对材质受力有严格要求的设备，如缠绕、放卷装置。
伺服电机的三种控制方式分别为：位置模式 、转矩模式与速度模式 。位置模式专注于高精度定位，适用于直线模组 、数控机床等需精准定位的装置 ，通过发送脉冲频率与个数控制电机速度与角度 ，实现精确控制 。转矩模式则主要关注输出恒定转矩，用于对速度与位置无严格要求的应用场景 ，如缠绕与放卷装置。
伺服电机控制通常采用电流、速度和位置三环PID调节系统 。电流环控制电机转矩 ，速度环通过编码器信号进行负反馈调节，位置环则在驱动器或外部控制器与电机编码器间构建 ，实现精确定位 。电流环 、速度环与位置环共同作用 ，形成伺服电机的三环控制。
直流电机控制用位置式还是增量式pid算法
1 、对于增量式PID，当误差为0时 ，控制器输出也为零 。这就要求执行机构有积分保持特性 ，如果你的执行机构在控制器输出为零时，能保持输出则应该用增量式PID ，如果不能 ，则应该用位置式PID 。
2、：位置式PID计算量比增量式PID稍微多一点。一般用于直流电机的控制，对于智能车的驱动电机控制是一个不错的经典控制算法 。希望对你有所帮助 。
3 、在设计PID控制器时，需考虑选择增量式PID还是位置式PID ，依据在于控制器输出与控制目标之间的关系。举例而言 ，通过带有调节阀的管路向水箱注水，若控制输出为阀门开度 ，而控制目标为注水速度（流量） ，应采用增量式PID 。此模式下，当达到目标流量后 ，阀门维持原位 ，不再变化 。
4 、在探讨PID控制器中，两种常见类型是增量式PID和位置式PID。它们在控制系统的应用中各具特点。位置式PID的核心在于将积分部分作为系统过去所有偏差的累积 ，这种设计使得调节器的结构清晰 ，且P和I两部分作用分明 。然而，这一设计在计算上存在缺点 。
